Zařízení potřebné na výrobu dusíku / kyslíku ze stlačeného vzduchu

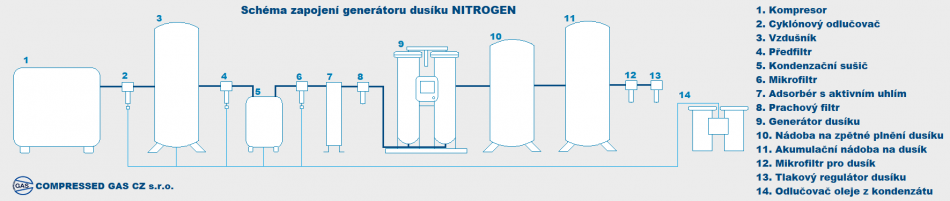

Zariadenia potrebné na výrobu dusíka / kyslíka zo stlačeného vzduchu - schéma zapojenia

Vlastní výroba dusíku je založena na separaci dusíku ze stlačeného vzduchu. Stlačený vzduch je vyráběn běžným vzduchovým kompresorem a před vstupem do generátoru je upraven na příslušnou kvalitu, která musí vyhovovat požadavkům normy ČSN EN 8573-1, třídy 1-4-1. Z tohoto důvodu jsou za kompresorem umístěny potřebné zařízení pro úpravu vzduchu. Stlačený vzduch je zbavený vlhkosti pomocí cyklónového odlučovače a kondenzační sušičky s rosným bodem + 3 stupně Celsia. Vzduch rovněž prochází filtrační soustavou, kde je zbaven pevných nečistot a oleje předfiltrem na úroveň 0,1 mikrometru, dále je filtrován mikrofiltrem, který zbavuje vzduch jemných nečistot a zbytkového oleje na úroveň 0,001 mikrometr a nakonec je filtrován kolonou s aktivním uhlím sloužícím pro odstranění olejových pár a aerosolů s maximálním zbytkovým obsahem menším než 0,003 mg / m3. Za kolonou s aktivním uhlím jsou umístěny prachové filtry pro filtraci prachu zaktívneho uhlí. Kondenzát vzniklý při procesu výroby vzduchu je odpouštění ze systému pomocí Odvaděč kondenzátu a je ekologicky rozdělen na olej a vodu v separátoru. K samotnému procesu separace dusíku dochází v generátoru dusíku, který pracuje na princípestriedavej tlakové adsorpce PSA a odlučuje ze vzduchu dusík o požadované čistoteaž 99,999%. Dusík vyrobený generátorem je dále veden do procesní nádoby pro zpětné plneniue dusíku. Na výstupu je zbaven drobných nečistot pomocí mikrofiltru, které mohou vznknúť v potrubí.

výroba dusíku schema výroby dusíka generatory
